Rullformningsmaskin för metallplåt: Hur det fungerar, typer och köpguide

Vad är en metallplåt Rullformningsmaskin ?

En rullformningsmaskin för metallplåt är ett kontinuerligt kallformningssystem som progressivt formar en platt metallspole till en specifik tvärsnittsprofil genom att föra den genom en serie parade rullstationer. Varje station böjer metallremsan stegvis - vanligtvis med några grader per passage - tills den önskade geometrin uppnås vid utgångsänden av maskinen. Processen kräver ingen uppvärmning, den förlitar sig helt på metallens mekaniska egenskaper och verktygets precision för att producera konsekventa, dimensionellt noggranna profiler vid hög hastighet.

Valsformning är en av de mest effektiva metallbearbetningsprocesserna som finns för att producera långa, enhetliga profiler i stora volymer. En enda produktionslinje kan bearbeta 10 till 100 meter färdig profil per minut , beroende på materialtjocklek, profilkomplexitet och skärningsmetod. Eftersom processen är kontinuerlig och verktygen är fixerade, är dimensionskonsistensen extremt hög – profiltvärsnitt hålls till snäva toleranser över löpningar på tusentals meter med minimalt operatörsingrepp.

Rullformningsmaskiner för metallplåt används för att producera strukturella sektioner, tak- och beklädnadspaneler, dörr- och fönsterramar, ställ- och hyllkomponenter, bildelar, monteringsskenor för solpaneler, kabelrännor och hundratals andra profiler inom bygg-, tillverknings- och infrastrukturindustrin över hela världen.

Hur en rullformningsmaskin fungerar: Processen steg för steg

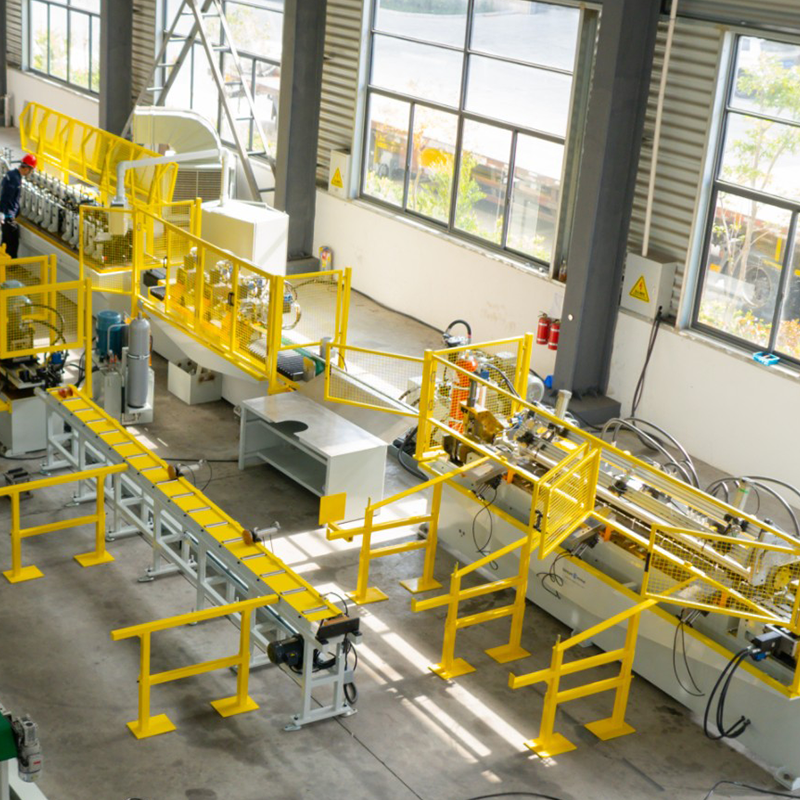

Att förstå rullformningsprocessen hjälper till att välja rätt maskinkonfiguration och verktyg för en specifik tillämpning. En komplett produktionslinje består av flera integrerade stationer som tar metallen från råspiral till färdig, längdskuren profil.

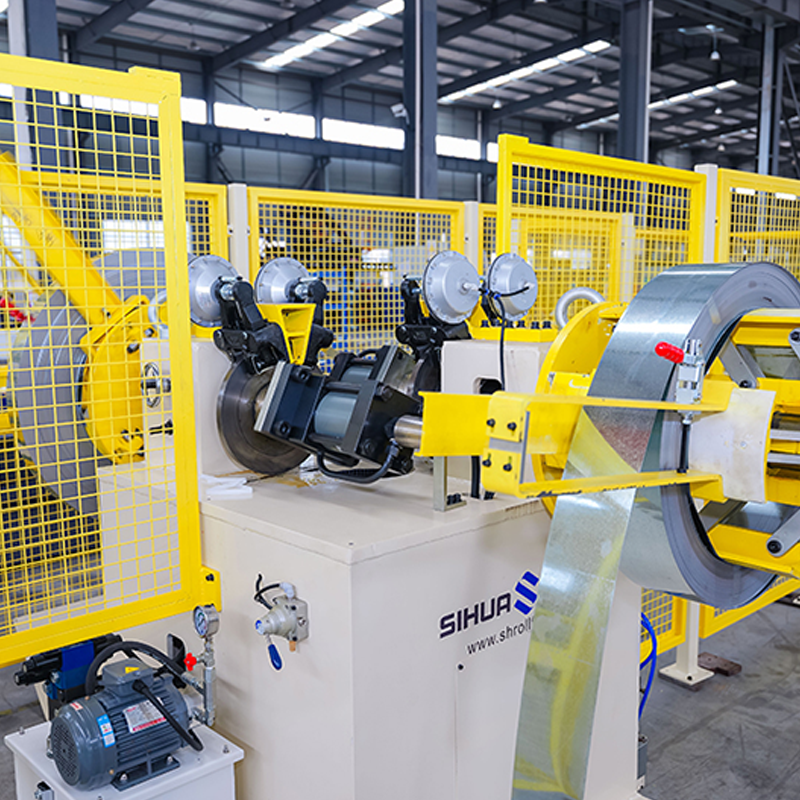

1. Decoiler

Processen börjar vid decoilern, som håller och matar metallspolen. En dorn expanderar inuti spolens kärna för att greppa den säkert, och decoilern roterar för att betala ut remsan i en kontrollerad hastighet. Decoilers är bedömda efter spolens viktkapacitet - vanligtvis 3 till 15 ton för industrilinjer - och kan vara motoriserade (driven decoiler) eller passiva, där bandspänningen från formningslinjen driver uppspolningen.

2. Plattång / Utjämnare

Ringad metall har kvarvarande krökning (spoluppsättning) och kan bära på armborst eller kantvågsdefekter från lindningsprocessen. En plattriktare med flera rullar tar bort dessa planhetsdefekter innan formningen börjar – avgörande för att uppnå konsekvent profilgeometri, särskilt vid formning av takplåtsrullar där panelens planhet direkt påverkar vädertätheten och det visuella utseendet.

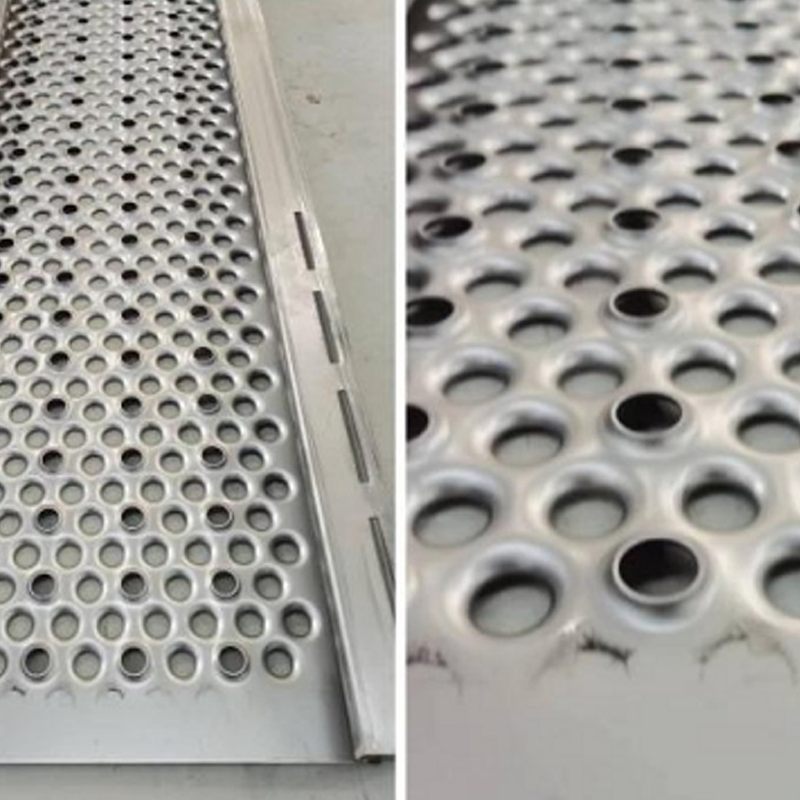

3. Förstansningspress (valfritt)

Många rullformningslinjer innehåller en servodriven stanspress före formningsstationerna för att lägga till hål, slitsar eller präglingar till den platta remsan medan den fortfarande är lätt att komma åt. Förstansning föredras framför postformningsstansning för egenskaper som måste vara exakt placerade i förhållande till den formade geometrin.

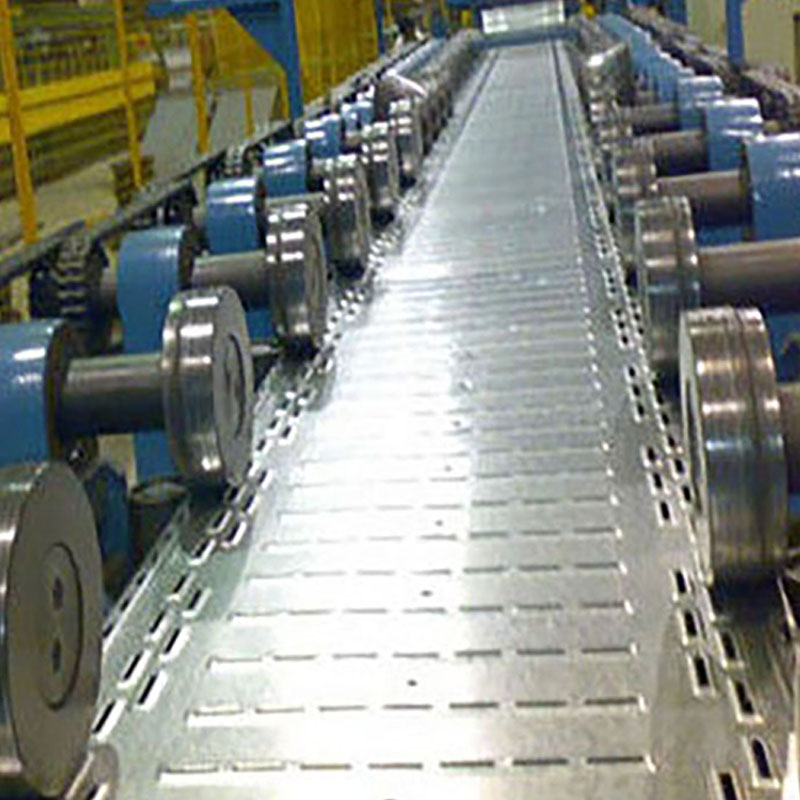

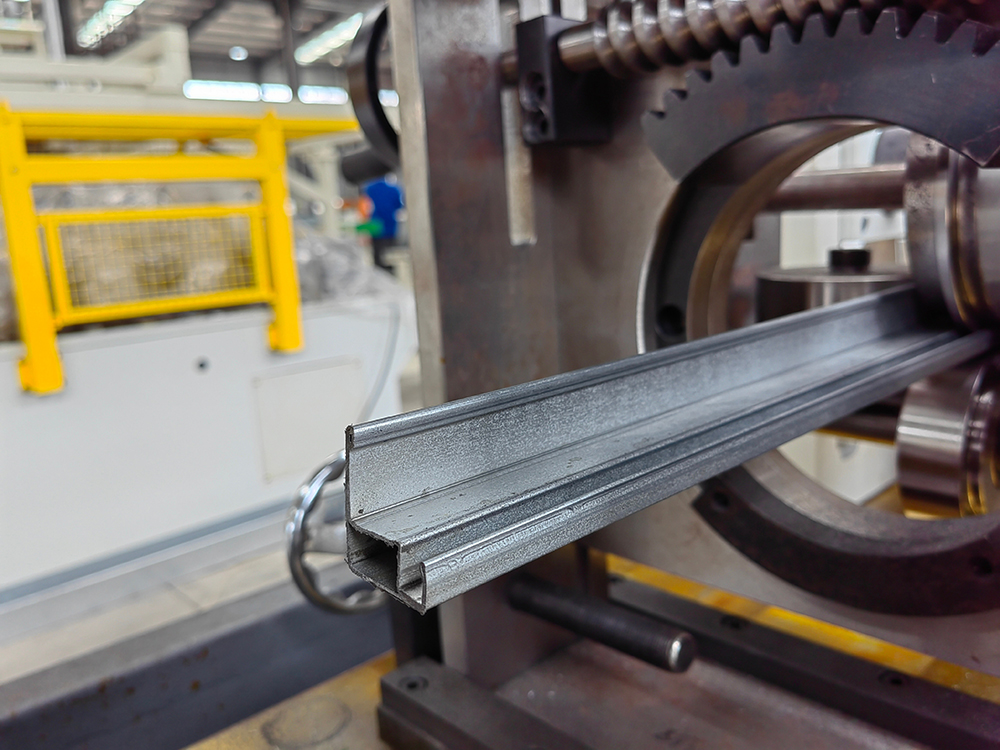

4. Rullformningsstationer

Kärnan i maskinen är valsformningskvarnen - en linjär uppsättning formningsställ, som var och en innehåller ett par exakt bearbetade valsar monterade på horisontella axlar. De övre och nedre rullarna är profilerade för att matcha bandgeometrin i det specifika skedet av formningssekvensen. När remsan passerar genom varje på varandra följande station, böjs tvärsnittet progressivt närmare sin slutliga form. Antalet stationer som krävs beror på profilens komplexitet, materialtjocklek, sträckgräns och den totala böjvinkeln — enkla profiler kan kräva så få som 8 stationer, medan komplexa arkitektoniska sektioner kan kräva 24 eller fler.

5. Stansning eller skåra efter formning (valfritt)

Funktioner som är lättare att lägga till efter formning - såsom ändskåror, hörnklämmor eller hål i specifika flänspositioner - läggs till vid en postformningsstation integrerad i linjen, tidsinställd av en kodare för att avfyra vid exakta remspositioner.

6. Avstängningssystem

Vid utgångsänden av linjen separerar ett avskärningssystem den kontinuerliga profilen i individuella längder. Två huvudtyper används: a flygande cut-off tärning , som accelererar för att matcha linjehastigheten, klipper och drar sig sedan tillbaka - vilket möjliggör helt kontinuerlig produktion utan att stoppa remsan - och ett stopp-och-klipp (förklippt) system som stoppar remsan kort för att skära. Flygande avstängningssystem är standard på höghastighetslinjer och de som producerar långa paneler där stopp och omstart skulle minska genomströmningen och ytkvaliteten.

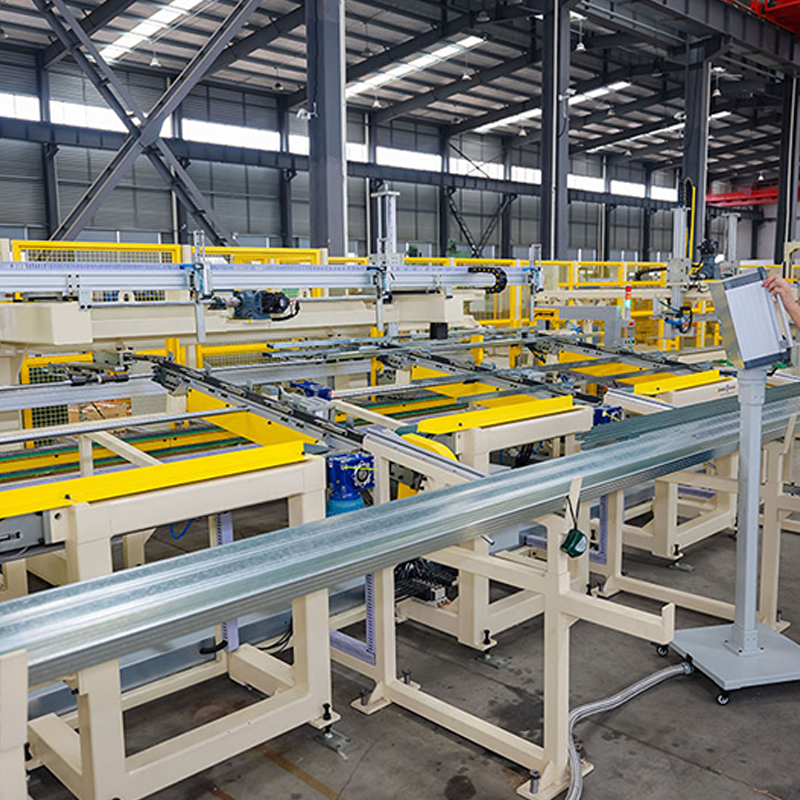

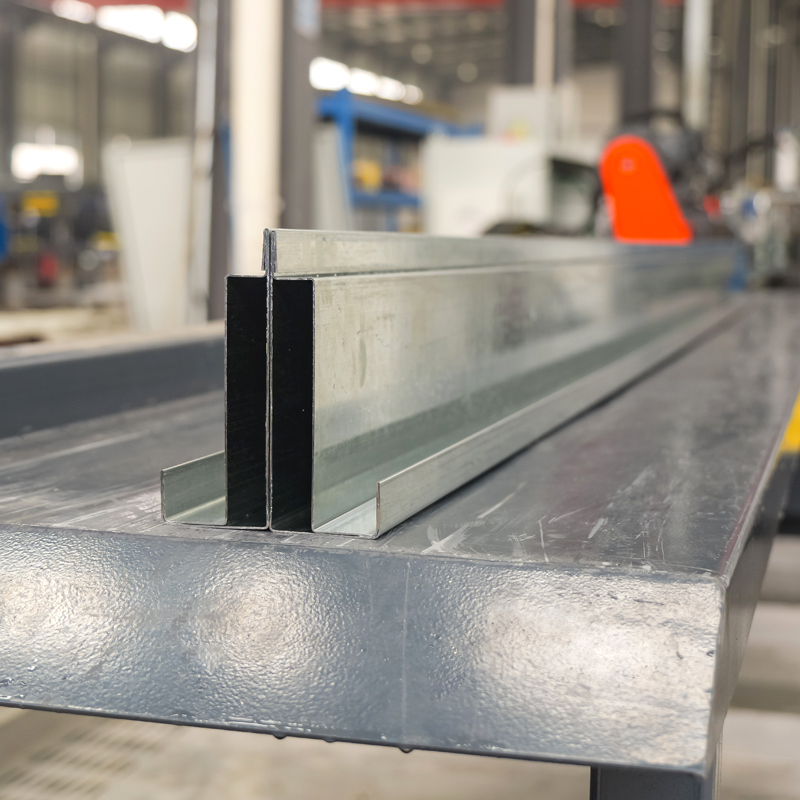

7. Utloppsbord och stapling

Färdiga profiler går ut på ett utloppsbord och samlas in manuellt eller med automatiserade staplingssystem. Takpaneler och långa konstruktionssektioner kräver noggrann hantering för att undvika ytrepor och profilförvrängning vid stapling och transportförberedelse.

Rullformningsmaskiner för takplåt: typer och profiler

Tak- och beklädnadssektorn är en av de största slutmarknaderna för rullformningsteknik. A rullformningsmaskin för takplåt är konfigurerad specifikt för att producera tak- och väggbeklädnadsprofiler av förmålat eller galvaniserat stål, aluminium eller kopparspiral. Dessa maskiner måste producera paneler som är plana, dimensionellt konsekventa och fria från ytdefekter över längder som kan nå 12 meter eller mer – krav som ställer höga krav på maskinens styvhet, rulluppriktning och materialhantering.

Korrugerade takplåtsmaskiner

Korrugerade plåtmaskiner producerar den klassiska sinusformade vågprofilen som används i jordbruks-, industri- och bostadstak. Det korrugerade mönstret är en av de enklare rullformningsgeometrierna, som kräver relativt få stationer, och dessa maskiner är bland de mest producerade och kostnadsmässigt tillgängliga på marknaden för takutrustning. Standardkorrugerade profiler tillverkas i ståltjocklekar från 0,25 mm till 0,8 mm vid linjehastigheter på 25–45 m/min.

Trapetsformade / IBR-profilmaskiner

Trapetsformade takprofiler – inklusive de allmänt använda IBR (Inverted Box Rib) och R-panelprofiler – har platta pannor och kantiga ribbor som ger överlägsen bärförmåga och vattendränering jämfört med korrugerad plåt. Dessa profiler är standard för kommersiella och industriella takläggningar på de flesta marknader. Den mer komplexa geometrin kräver fler formningsstationer än korrugerade maskiner, och exakt ribbgeometri är avgörande för korrekt panellåsning vid installation.

Maskiner för stående söm för takpaneler

Stående söm är ett förstklassigt arkitektoniskt taksystem där panelerna låser ihop via upphöjda vertikala sömmar, vilket helt eliminerar exponerade fästelement. Rollformningsmaskiner för stående söm producerar paneler med uppåtvända ben som är mekaniskt ihopsydda på taket, vilket skapar en ren, vattentät fog. Dessa maskiner kräver mycket hög formningsprecision - sömgeometrin måste vara exakt för att mekaniska falsverktyg ska fungera korrekt - och körs vanligtvis med lägre hastigheter än korrugerade eller trapetsformade linjer. Stående sömlinjer är ofta utformade som bärbara eller platsbildande system som kan transporteras till byggarbetsplatsen och producera paneler till exakt önskad längd på plats, vilket eliminerar behovet av fältskärning och minskar avfallet.

Smörgåspanellinjer

Sandwichpanellinjer kombinerar två rullformningsstationer - en för det yttre ytskiktet och en för det inre - med ett kärninsprutnings- eller lamineringssteg däremellan. Resultatet är en kompositpanel med ett isolerande skum eller mineralullskärna bunden mellan två formade metallskal. Sandwichpaneler används flitigt i kylförvaring, kommersiell konstruktion och industribyggnader där termisk prestanda och installationshastighet är prioriterade.

Material som bearbetas av rullformningsmaskiner för metallplåt

Rullformningsmaskiner kan bearbeta ett brett spektrum av metaller, förutsatt att materialet har tillräcklig duktilitet för att genomgå kallböjning utan sprickbildning och konsekventa mekaniska egenskaper över spolens bredd. De vanligaste bearbetade materialen är:

• Galvaniserat stål (varmförzinkat och elförzinkat): Det dominerande materialet för tak och konstruktionsprofiler. Zinkbeläggning ger korrosionsskydd; standardbeläggningar sträcker sig från Z100 till Z275 g/m². Tjockleken för takapplikationer är vanligtvis 0,25–1,2 mm; konstruktionsprofiler använder 1,0–4,0 mm.
• Förmålat stål (PPGI/PPGL): Galvaniserat stål med en fabriksapplicerad organisk beläggning (polyester, PVDF eller SMP) på ena eller båda ytorna. Färdigmålad spole eliminerar behovet av efterformningsmålning och är standardmaterialet för färgtak och arkitektonisk beklädnad. Färgsystemet måste vara tillräckligt flexibelt för att motstå böjningsdeformationen utan att spricka eller flagna.
• Aluminium: Används där låg vikt och naturlig korrosionsbeständighet är prioriterade. Aluminiumlegeringar 1100, 3003 och 5052 är vanliga i tak- och beklädnadstillämpningar. Aluminium kräver modifierad rullgeometri och reducerad linjehastighet jämfört med stål på grund av dess olika återfjädringsegenskaper.
• Rostfritt stål: Används för hygieniska, kemikaliebeständiga eller mycket korrosiva miljöer. Rostfritt bearbetningshärdar snabbt under formning, vilket kräver fler formningsstationer och mer robust verktyg än mjukt stål med motsvarande tjocklek.
• Koppar och zink: Används i premium arkitektonisk takläggning och beklädnad. Dessa material är mjukare och kräver noggrann hantering för att undvika ytskada från valsarna - valsens ytfinish och kontakttryck är avgörande.
• Höghållfast stål (HSS / AHSS): Används allt oftare för strukturella sektioner och fordonsprofiler där förhållandet mellan styrka och vikt är avgörande. Höghållfasta stål kräver betydligt mer formningskraft och fler stationer för att hantera återfjädring, och verktygsnötningen är högre än för mjukt stål.

Viktiga specifikationer att utvärdera när du väljer en rullformningsmaskin

Att köpa en rullformningsmaskin för metallplåt är en betydande kapitalinvestering. Genom att utvärdera följande specifikationer säkerställs att maskinen är anpassad till både nuvarande produktionskrav och förutsebara framtida behov.

1. Materialtjockleksområde: Kontrollera att maskinens formningskapacitet täcker hela sortimentet av materialmätare du tänker köra, inklusive eventuell framtida expansion. En maskin klassad för 0,3–1,0 mm stål kan inte skjutas till 1,5 mm utan att skada verktyg och axlar.
2. Profilbredd och remsbreddskapacitet: Maskinens maximala spolbredd och formningsbredd måste passa den bredaste profilen i ditt produktsortiment, med hänsyn till kantklippning där så är tillämpligt.
3. Antal formningsstationer: Måste vara tillräcklig för profilens komplexitet och materialets sträckgräns. Underdrivna verktyg med för få stationer ger återfjädring, dimensionsfel och ytmarkering.
4. Linjehastighet: Uttryckt i meter per minut. Högre hastighet ökar genomströmningen men kräver mer robusta avskärningssystem, bättre bandkontroll och mer exakt spolmatning. Verifiera att den nominella hastigheten kan uppnås vid designmaterialtjockleken, inte bara vid minimimått.
5. Drivsystem: Kedjedrivna stativ är kostnadseffektiva och robusta men erbjuder mindre exakt hastighetskontroll än enskilda servodrivna stativ. Moderna höghastighets- och multiprofillinjer använder i allt högre grad servodrivningar för varje stativ, vilket möjliggör digital kontroll av formningsparametrar.
6. Verktygsmaterial och hårdhet: Rullformningsverktyg är vanligtvis tillverkade av D2 eller Cr12MoV verktygsstål, värmebehandlat till 58–62 HRC. Högre hårdhet förlänger verktygets livslängd men ökar sprödheten — rätt specifikation beror på materialtyp och produktionsvolym.
7. Styrsystem: Moderna rullformningslinjer använder PLC-baserad styrning med HMI-pekskärmsgränssnitt, längdbaserad avskärningskontroll via kodare och produktionsdataloggning. Verifiera kompatibilitet med din anläggnings strömförsörjningsstandarder och tillgänglig operatörsnivå.
8. Support efter försäljning och tillgänglighet av reservdelar: Verktyg, lager, axlar och skärblad är slitageartiklar som kräver periodiskt utbyte. Bekräfta att tillverkaren eller deras lokala representant har viktiga reservdelar i lager och kan ge teknisk support inom en acceptabel svarstid.

Fördelar med valsformning framför alternativa metallformningsprocesser

Rullformning konkurrerar med kantpressning, extrudering och stansning för att producera formade metallprofiler. Dess fördelar blir avgörande i specifika produktionsscenarier:

• Produktionseffektivitet i hög volym: När den väl har satts upp producerar en rullformningslinje färdiga profiler kontinuerligt med minimalt arbete. Produktionskostnaderna per enhet minskar snabbt med volymen på ett sätt som kantpressningsböjning - som kräver individuell hantering av varje del - inte kan matcha.
• Obegränsad profillängd: Valsformning producerar profiler av valfri längd som endast begränsas av spoltillförseln, medan kantpressning begränsas av pressbäddens längd och hanteringskapacitet. Detta är avgörande för takläggning och strukturella applikationer som kräver paneler eller sektioner längre än 6–8 meter.
• Överlägsen ytfinish: Kallformningsprocessen och den kontrollerade rullkontakten bevarar förmålade och polerade ytor bättre än stämplings- eller varmformningsprocesser, vilket gör valsformning till den valda metoden för förbehandlade material.
• Konsekventa toleranser i skala: Fast verktygsgeometri producerar samma tvärsnitt genom hela produktionskörningen, vilket uppnår dimensionell överensstämmelse som manuell kantpress inte kan replikera tillförlitligt över tusentals bitar.
• Integration av sekundära operationer: Stansning, prägling, hackning och avskärning kan alla integreras i en enda rullformningslinje, vilket eliminerar sekundär hantering och minskar total produktionstid och arbetskostnad.
