Rullformningsmaskin för upprätt ställning: komponenter, profiler och köpguide

Vad är en Upprätt ställ rullformningsmaskin ?

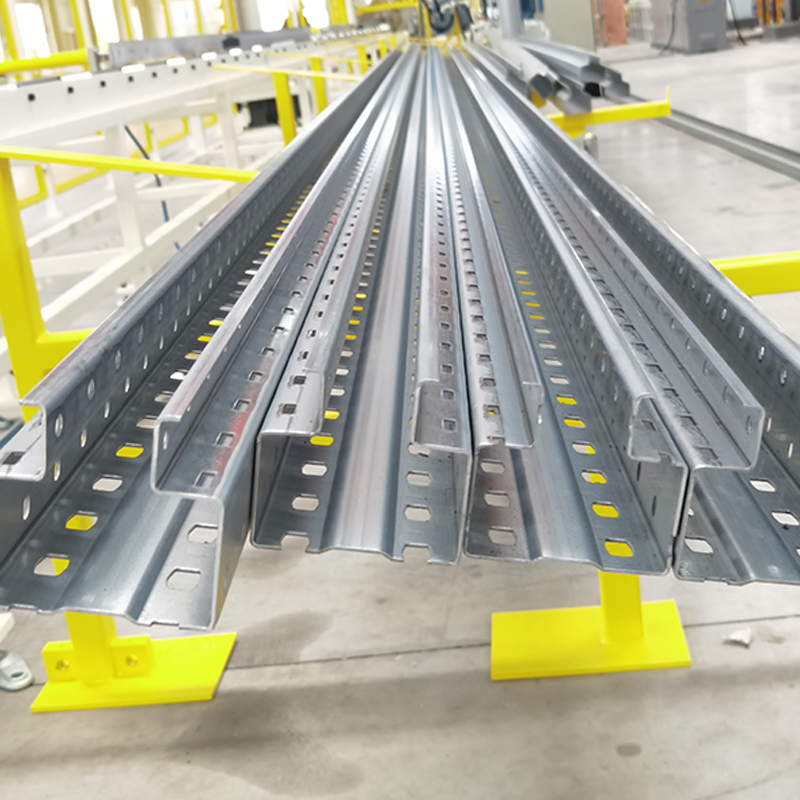

En rullformningsmaskin för upprätt ställning är ett kallvalsformningssystem som är speciellt konstruerat för att producera de vertikala pelarprofilerna som används i pallställ, hyllsystem och industriella lagringsstrukturer. Dessa upprättstående pelare - typiskt C-profiler, öppna ryggprofiler eller lådprofiler med stansade droppar eller runda hålmönster med jämna mellanrum - är den strukturella ryggraden i varje inredningssystem i ett lager eller distributionscenter. Att producera dem med konsekvent geometri, exakta hålavstånd och korrekt materialtjocklek är inte förhandlingsbart: en enda stolpe utanför toleransen äventyrar lastkapaciteten för ett helt ställfack.

Till skillnad från rullformningslinjer för allmänna ändamål, integreras en upprättstående ställmaskin förstansnings- eller efterstansningsstationer direkt in i formningssekvensen , vilket säkerställer att droppslitsarna, de runda hålen och fixeringsöppningarna som accepterar balkanslutningar och stödkomponenter är stämplade med exakta delningsintervall längs hela längden av varje framställd stolpe. Kombinationen av formning och stansning i en enda passage eliminerar sekundära operationer, minskar hanteringsskador och uppnår genomströmningshastigheter som separata operationer inte kan matcha.

Nyckelkomponenter i en rullformningslinje för upprätt ställning

En komplett upprättstående rullformningslinje är en sekvens av integrerade stationer, som var och en utför en specifik funktion i materialomvandlingen från spolremsa till färdig pelarprofil. Att förstå varje stations roll klargör var kvaliteten är inbyggd – och var den kan äventyras av underspecifikation.

Decoiler och plattång

Spolen av galvaniserat eller förmålat stålband (typiskt 1,5–3,0 mm tjocklek, 100–200 mm bredd) är monterad på en hydraulisk decoiler som kontrollerar bandspänningen under hela körningen. En motoriserad plattång med flera rullar tar bort spoluppsättningen – krökningen som induceras av lindningen – innan remsan går in i formningsstationerna. Otillräcklig uträtning i detta skede introducerar båge och vridning i den färdiga profilen som inte kan korrigeras nedströms utan att skrota sektionen.

Förstansningspress

I de flesta upprättstående ställlinjer stansas droppslitsarna och hjälphålen före formning snarare än efter, eftersom platt remsa är mycket lättare att stansa noggrant än en formad C-sektion. Förstanspressen använder en servodriven eller hydraulisk formsats med härdade verktygsstålstansar placerade för att producera det exakta hålmönstret som specificeras av rackdesignen. Stansdelningsnoggrannhet – vanligtvis krävs inom ±0,5 mm över en 2 400 mm upprätt längd – styrs av ett servomatningssystem som indexerar remsan med det programmerade hålavståndet före varje pressslag.

Valsbildande kvarn

Formningskvarnen är maskinens kärna, som består av en serie parade övre och nedre valsverktygsstationer monterade på ett styvt valsstativ. Varje station böjer successivt remsan genom ett litet vinkelsteg – vanligtvis 10–20° per passage – tills den slutliga profilgeometrin uppnås. Upprättstående ställprofiler kräver 12 till 22 formningsstationer beroende på profilens komplexitet, materialtjocklek och graden av härdning stålet genomgår under formningen. Valsverktyget är tillverkat av GCr15 eller D2 verktygsstål, härdat till HRC 58–62 och slipat till snäva toleranser för att bibehålla profilkonsistens över miljontals meters produktion.

Postformning Punching eller Notching Station

Vissa upprättstående mönster kräver ytterligare stansningsoperationer efter formning – ändskåra för fastsättning av bottenplattan, sekundära hålmönster i banan eller prägling för varumärkesidentifiering. Dessa operationer utförs i en sekundär stanspress placerad omedelbart efter formningsverkets utgång, medan profilen fortfarande stöds av linjens styrsystem, vilket förhindrar den distorsion som skulle uppstå om den formade sektionen togs bort och återmatades till en separat press.

Flying Saw eller Cold Saw Cutoff

Den färdiga profilen kapas i längd antingen med en flygande sax (som skär medan den rör sig i linjehastighet, vilket möjliggör hög genomströmning utan att stoppa formningsprocessen) eller en kallsåg (som ger ett renare, gradfritt snitt men kräver att linan bromsar in för varje kapcykel). Upprättstående längder på 2 400–6 000 mm är vanliga; längd repeterbarhet på ±2 mm är standardförväntningen för överensstämmelse med tillverkning av ställningar.

PLC styrsystem och HMI

Moderna upprättstående racklinjer styrs av en PLC (vanligtvis Siemens S7 eller Mitsubishi Q-serien) med en pekskärms-HMI som lagrar produktrecept – hålslag, hålmönster, skärlängd och linjehastighetsparametrar – för varje upprättstående SKU i produktsortimentet. Receptbaserad drift minskar omställningstiden till minuter för profilvarianter på samma verktygsuppsättning, och lagrar produktionsantal, felloggar och kvalitetsdata för spårbarhetsändamål.

Producerade profiltyper och materialspecifikationer

Upprättstående rullformningsmaskiner är byggda kring specifika profilverktygsuppsättningar. De vanligaste stående profilerna i global tillverkning av ställningar är:

Inmatningsmaterial är vanligast S350GD eller S420GD varmförzinkad stålspole enligt EN 10346, med zinkbeläggning klass Z275 (275 g/m² totalt på båda sidor). Stålkvaliteter med hög avkastning tillåter tunnare specifikationer för att uppnå likvärdig lastkapacitet, vilket minskar materialkostnaden per meter tillverkad stolpe - en betydande faktor för produktionsvolymerna som är typiska för ställtillverkare.

Produktionshastighet, övergång och produktionsplanering

Linjehastigheten för formning av upprätt ställvals styrs primärt av förstanspressens slaghastighet snarare än formningskvarnens kapacitet. Typiska produktionsparametrar för en väl specificerad upprättstående ställningslinje är:

• Bildningslinjehastighet: 15–40 m/min beroende på profilkomplexitet och stansdensitet
• Nettoutgång: 800–2 500 meter färdig upprätt per skift (8 timmar), med hänsyn till spolbyten, receptbyten och schemalagda stopp
• Tid för profilbyte: 2–4 timmar för ett verktygsuppsättningsbyte (annan profilbredd eller mått); under 10 minuter för en receptändring inom samma verktygsuppsättning (olika längd eller stigning)
• Verktygets livslängd: 3–8 miljoner meter per valsverktygssats innan omslipning krävs, beroende på materialhårdhet och zinkbeläggningens nötningsförmåga

För tillverkare som producerar flera upprättstående SKU:er kan ett snabbväxlingsverktygskassettsystem – där en hel uppsättning formningsvalsar är förmonterad på en löstagbar kassett och byts ut som en enhet – minska profilbyten till under 30 minuter, vilket avsevärt förbättrar utrustningsutnyttjandet på produktionsscheman för blandade produkter.

Kvalitetskontroll och efterlevnad för ställningsproduktion

Pallställ är konstruktionskomponenter som omfattas av internationella säkerhetsstandarder. Produktionskvaliteten måste bevisligen kontrolleras och dokumenteras för att uppfylla dessa krav:

• EN 15512 (Europa) och RMI ANSI MH16.1 (Nordamerika) styr konstruktions- och testkraven för justerbara pallställ. Tillverkare av stolpar måste genom testning visa att deras profiler uppnår den nominella sektionsmodulen, tröghetsmomentet och bucklingsmotståndsvärdena som används i beräkningar av stativdesign.
• Hålpositionstolerans: Tårdropsslitspositionen måste hållas inom ±0,5 mm från den nominella stigningen för att säkerställa balkanslutningen över olika ställhöjder och från olika produktionssatser. Detta kräver regelbunden mätning under processen med hjälp av mallar för pitch-check mot referensstandarder.
• Profildimensionell inspektion: Mätningar på bredd, djup, flänsvinkel och båge/vridning bör göras i början av varje spole och minst var 500:e meter av produktionen, med resultat registrerade mot toleransgränser definierade i produktspecifikationen.
• Material spårbarhet: Varje produktionsbatch bör kunna spåras till det inkommande stålspolcertifikatet, vilket möjliggör undersökning av eventuella fel på fältet och visa tillbörlig aktsamhet till slutkunder och tillsynsorgan.

Specificering av en rullformningsmaskin för upprätt ställning: Viktiga frågor att ställa

Att välja en rullformningsmaskin för upprätt ställning är en kapitalinvestering vanligtvis i intervallet $150 000–$600 000 USD beroende på automationsnivå, stanskapacitet och kontrollspecifikation. Följande frågor skiljer seriösa leverantörer från de som erbjuder ytligt liknande men underkonstruerad utrustning:

• Vad är stanspressens tonnage, och vad är den maximala samtidiga stansarean? Täta droppmönster kräver högre tonnage än pressens nominella kapacitet kan antyda när alla stansar avfyras samtidigt.
• Vilket rullverktygsmaterial och hårdhet är standard, och vad är den garanterade livslängden? En välrenommerad tillverkare kommer att ange en minsta siffra för meter per omslipning och backa upp den med en garantiperiod.
• Vilka PLC- och HMI-märken används och finns lokal service och reservdelar tillgängliga i ditt land? En linje som kontrolleras av ett obekant inhemskt PLC-märke kan vara svår och dyr att underhålla utanför tillverkarens hemmamarknad.
• Kan linjen demonstreras att din specifika profil körs med nominell hastighet innan godkännande? Alla ansedda maskinbyggare kommer att acceptera fabriksacceptanstestning (FAT) mot överenskomna kvalitets- och hastighetskriterier som betalningsvillkor.
• Vilket idrifttagningsstöd, förarutbildning och reservdelspaket ingår? En rullformningslinje som anländer utan adekvat idrifttagningsstöd och ett förstaårs reservdelssats kommer att kosta betydligt mer i förlorad produktion än skillnaden mellan en budget och ett väl underbyggt maskinköp.

En rullformningsmaskin för upprätt ställning är i slutändan bara så bra som konsistensen hos profilerna som den producerar vid ihållande produktionshastigheter. Att noggrant specificera den mot dimensionell tolerans, verktygslängd och kontrollsystemstandarder – snarare än enbart på inköpspriset – är det enskilt viktigaste beslutet som en ställningstillverkare fattar när de ställer upp eller uppgraderar en produktionslinje.
